Spantangen

De verbinding tussen machine en frees valt of staat met de spantang. Zij bepaalt de rondloop van het gereedschap en daarmee de kwaliteit van elke snede. Dit assortiment omvat precisie-spantangen in de gangbare ER-systemen — ER20, ER25 en ER32 — naast uitvoeringen volgens DIN 6388 en spantangen voor specifieke spantanghouders.

Een spantang is een slijtageonderdeel, ook al lijkt ze onverwoestbaar. Vermoeide lamellen klemmen ongelijkmatig, waardoor de frees niet meer gecentreerd loopt en trillingen ontstaan. Dat ziet u terug in het freesbeeld en de standtijd van het gereedschap. Reinig de spantang en de conus bij elke wissel, span nooit op een te korte schacht en vervang de tang bij zichtbare slijtage of trillingen. Kies de maat steeds exact volgens de schachtdiameter: een spantang kan slechts beperkt onder haar nominale maat klemmen.

Lees meer over deze categorie
Vind sneller wat u zoekt
Stap 1 van 2

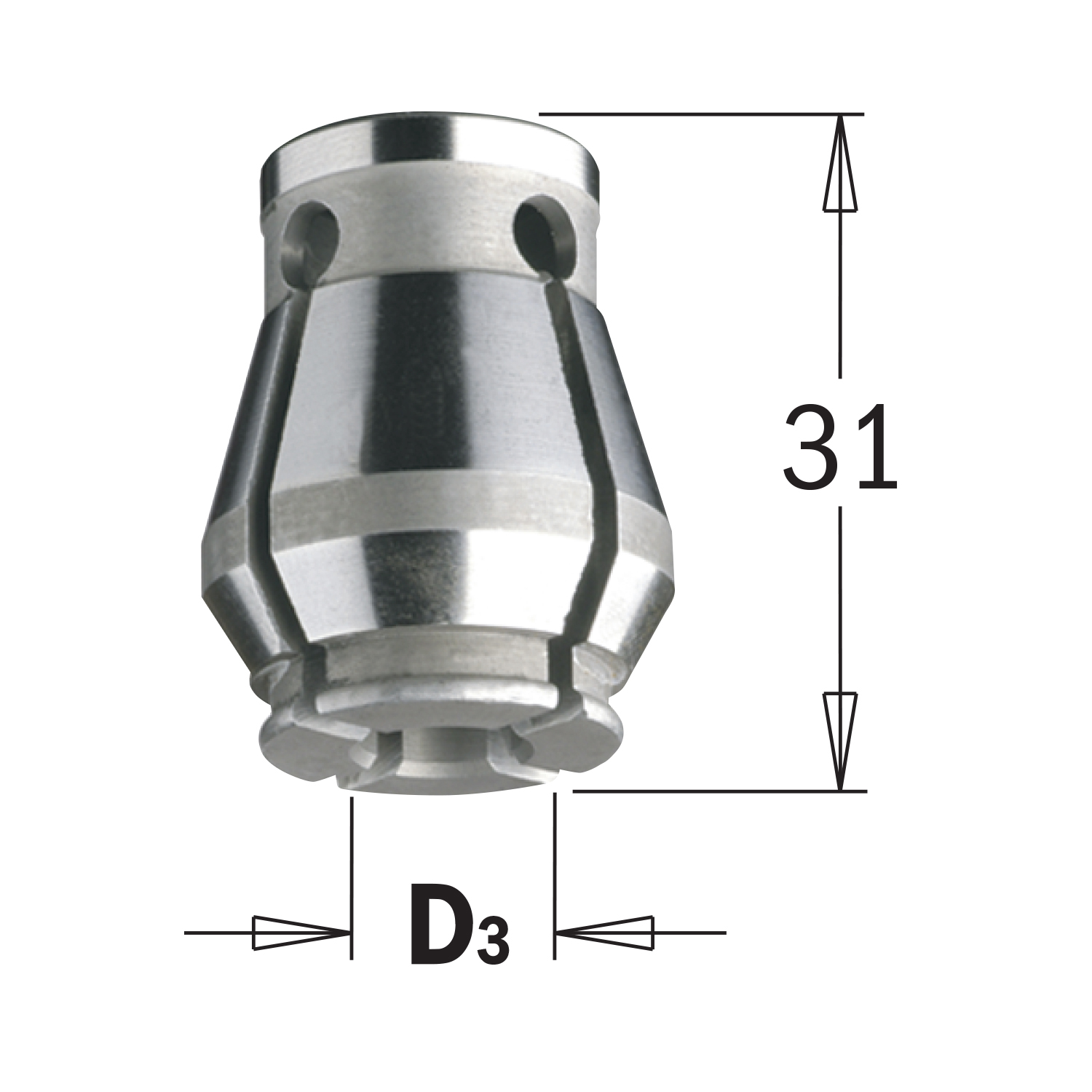

Spantang voor spantanghouder · 124.060.00

Spantang voor spantanghouder · 124.060.00

  • D=24 mm x I=31 mm
€ 30,03
€ 36,34 Incl. BTW
Code:124.060.00
Op voorraad
Spantang voor spantanghouder · 124.080.00

Spantang voor spantanghouder · 124.080.00

  • D=24 mm x I=31 mm
€ 30,03
€ 36,34 Incl. BTW
Code:124.080.00
Op voorraad
Spantang voor spantanghouder · 124.100.00

Spantang voor spantanghouder · 124.100.00

  • D=24 mm x I=31 mm
Code:124.100.00
Spantang voor spantanghouder · 124.120.00

Spantang voor spantanghouder · 124.120.00

  • D=24 mm x I=31 mm
€ 30,03
€ 36,34 Incl. BTW
Code:124.120.00
Op voorraad
Spantang voor spantanghouder · 124.127.00

Spantang voor spantanghouder · 124.127.00

  • D=24 mm x I=31 mm
Code:124.127.00
Spantang voor spantanghouder · 124.140.00

Spantang voor spantanghouder · 124.140.00

  • D=24 mm x I=31 mm
€ 30,30
€ 36,66 Incl. BTW
Code:124.140.00
Op voorraad
Precisie spantang ER25 · 184.010.25

Precisie spantang ER25 · 184.010.25

  • ER25 L=35 mm
  • D³=1 mm D=26 mm
€ 25,00
€ 30,25 Incl. BTW
Code:184.010.25
Op voorraad

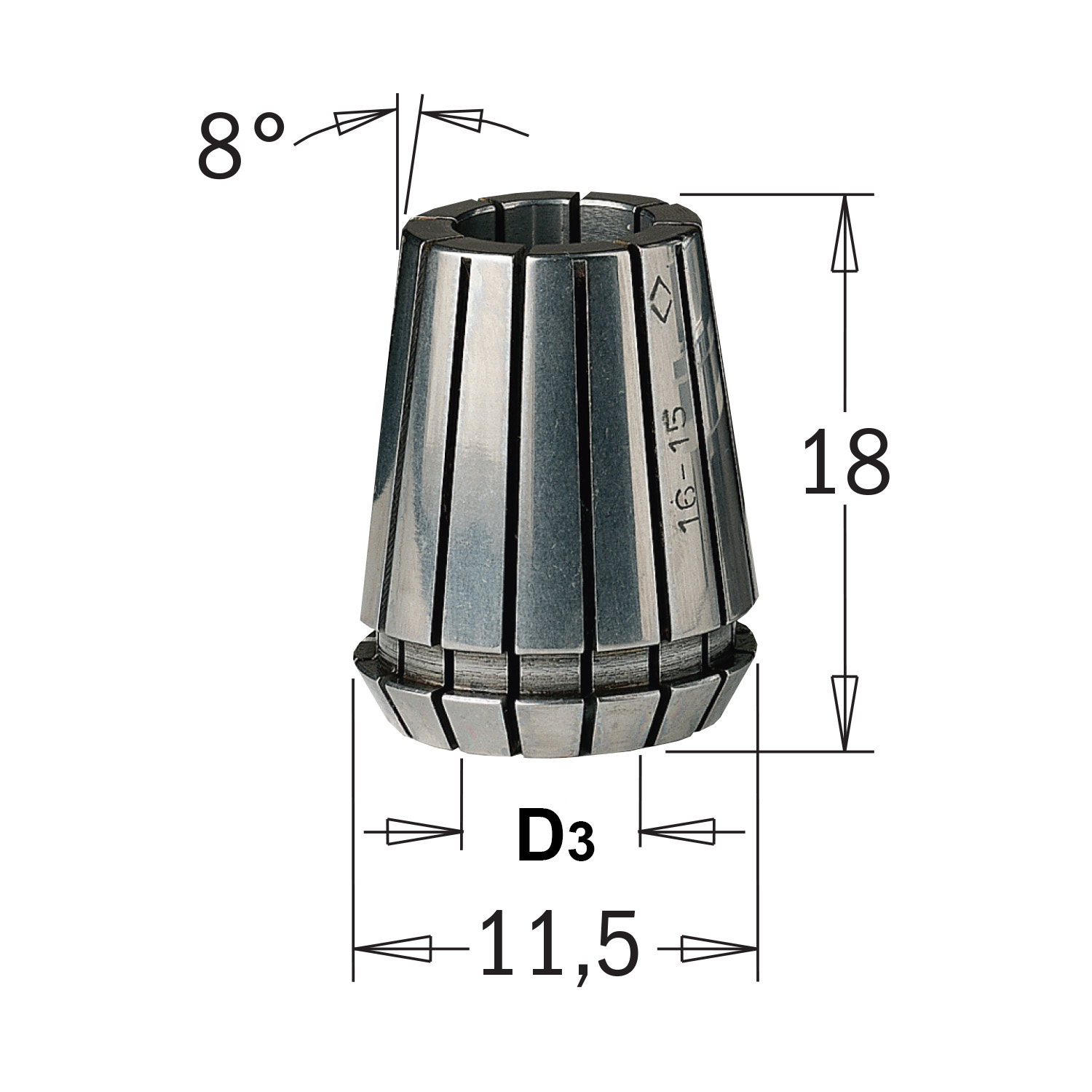

Precisie spantang ER11 · 184.020.11

Precisie spantang ER11 · 184.020.11

  • ER11 L=18 mm
  • D³=2 mm D=11,5 mm
€ 15,60
€ 18,88 Incl. BTW
Code:184.020.11
Op voorraad

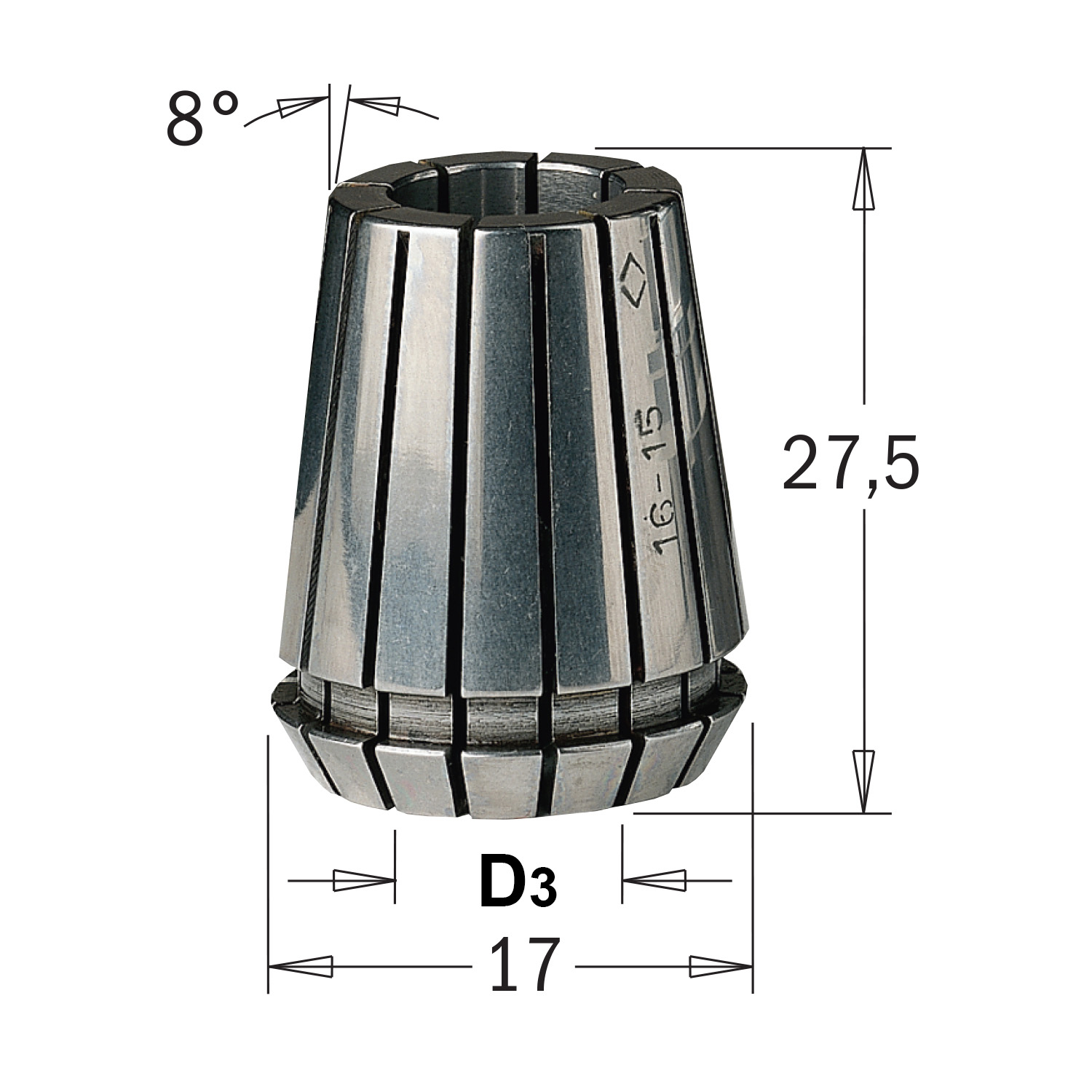

Precisie spantang ER16 · 184.020.16

Precisie spantang ER16 · 184.020.16

  • ER16 L=27,5 mm
  • D³=2 mm D=17 mm
€ 14,00
€ 16,94 Incl. BTW
Code:184.020.16
Op voorraad

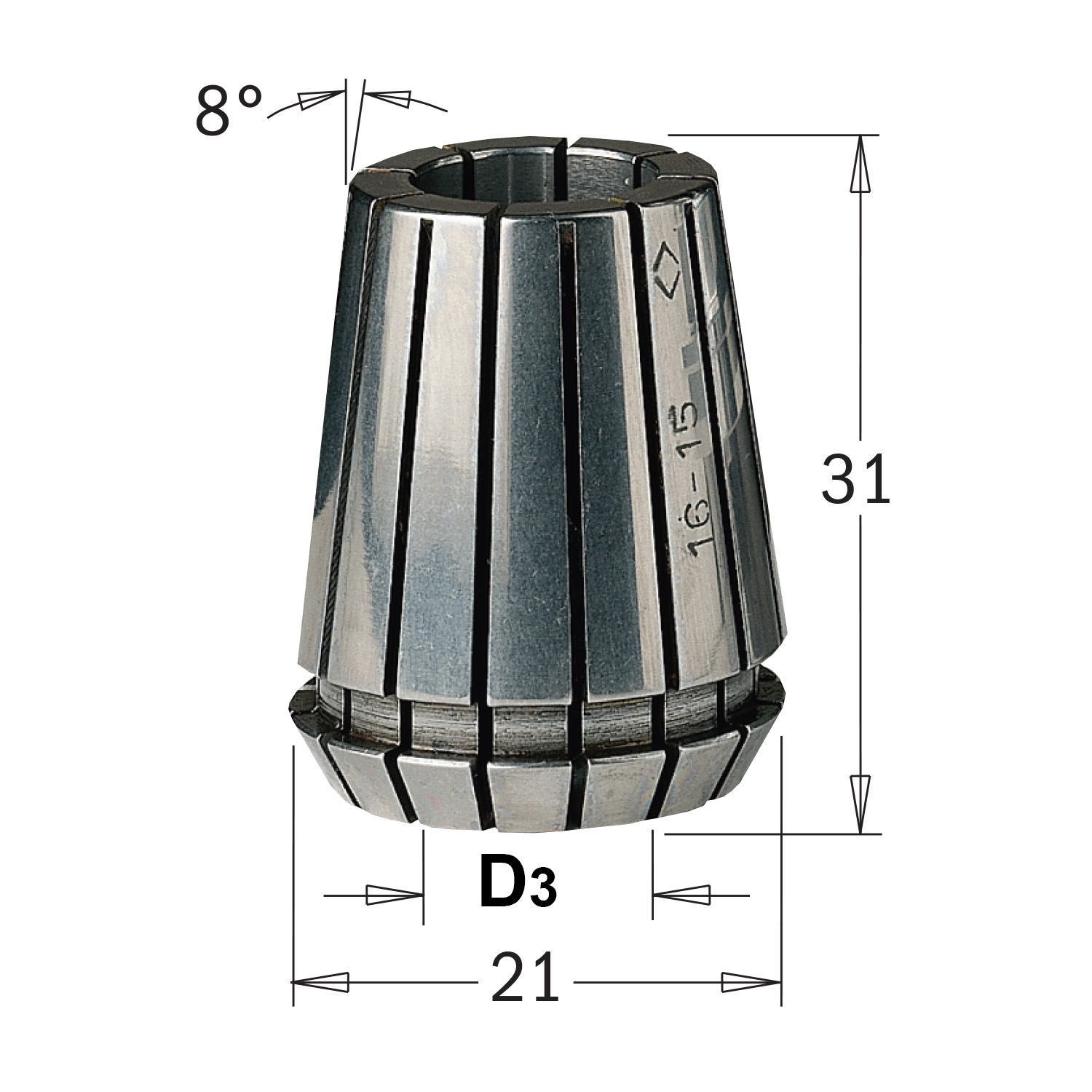

Precisie spantang ER20 · 184.020.20

Precisie spantang ER20 · 184.020.20

  • ER20 L=31 mm
  • D³=2 mm D=21 mm
€ 15,80
€ 19,12 Incl. BTW
Code:184.020.20
1-2 weken levertijd
Precisie spantang ER32 · 184.030.00

Precisie spantang ER32 · 184.030.00

  • ER32 L=40 mm
  • D³=3 mm D=33 mm
€ 12,10
€ 14,64 Incl. BTW
Code:184.030.00
Op voorraad
Precisie spantang ER11 · 184.030.11

Precisie spantang ER11 · 184.030.11

  • ER11 L=18 mm
  • D³=3 mm D=11,5 mm
€ 15,60
€ 18,88 Incl. BTW
Code:184.030.11
Op voorraad
Precisie spantang ER16 · 184.030.16

Precisie spantang ER16 · 184.030.16

  • ER16 L=27,5 mm
  • D³=3 mm D=17 mm
€ 14,00
€ 16,94 Incl. BTW
Code:184.030.16
Op voorraad
Precisie spantang ER20 · 184.030.20

Precisie spantang ER20 · 184.030.20

  • ER20 L=31 mm
  • D³=3 mm D=21 mm
€ 15,80
€ 19,12 Incl. BTW
Code:184.030.20
Op voorraad
Precisie spantang ER25 · 184.030.25

Precisie spantang ER25 · 184.030.25

  • ER25 L=35 mm
  • D³=3 mm D=26 mm
€ 15,80
€ 19,12 Incl. BTW
Code:184.030.25
Op voorraad
Precisie spantang ER40 · 184.032.00

Precisie spantang ER40 · 184.032.00

  • ER40 L=46 mm
  • D³=3 mm D=41 mm
€ 18,80
€ 22,75 Incl. BTW
Code:184.032.00
Op voorraad
Precisie spantang ER32 · 184.040.00

Precisie spantang ER32 · 184.040.00

  • ER32 L=40 mm
  • D³=4 mm D=33 mm
€ 12,10
€ 14,64 Incl. BTW
Code:184.040.00
Op voorraad
Precisie spantang ER32 (hoge precisie) · 184.040.00H

Precisie spantang ER32 (hoge precisie) · 184.040.00H

  • ER32 precisie spantang (0,005) L=40 mm
  • D³=4 mm D=33 mm
€ 31,40
€ 37,99 Incl. BTW
Code:184.040.00H
Op voorraad
Precisie spantang ER11 · 184.040.11

Precisie spantang ER11 · 184.040.11

  • ER11 L=18 mm
  • D³=4 mm D=11,5 mm
€ 15,60
€ 18,88 Incl. BTW
Code:184.040.11
Op voorraad
Precisie spantang ER16 · 184.040.16

Precisie spantang ER16 · 184.040.16

  • ER16 L=27,5 mm
  • D³=4 mm D=17 mm
€ 11,00
€ 13,31 Incl. BTW
Code:184.040.16
Op voorraad
Precisie spantang ER20 · 184.040.20

Precisie spantang ER20 · 184.040.20

  • ER20 L=31 mm
  • D³=4 mm D=21 mm
€ 12,60
€ 15,25 Incl. BTW
Code:184.040.20
Op voorraad
Precisie spantang ER25 · 184.040.25

Precisie spantang ER25 · 184.040.25

  • ER25 L=35 mm
  • D³=4 mm D=26 mm
€ 12,60
€ 15,25 Incl. BTW
Code:184.040.25
Op voorraad
Precisie spantang ER40 · 184.042.00

Precisie spantang ER40 · 184.042.00

  • ER40 L=46 mm
  • D³=4 mm D=41 mm
€ 18,80
€ 22,75 Incl. BTW
Code:184.042.00
Op voorraad
Precisie spantang ER32 · 184.050.00

Precisie spantang ER32 · 184.050.00

  • ER32 L=40 mm
  • D³=5 mm D=33 mm
€ 12,10
€ 14,64 Incl. BTW
Code:184.050.00
Op voorraad

24 van 120 producten getoond

Over deze categorie

Spantangen ER11 tot ER40 en DIN 6388 voor CNC

De spantang klemt de schacht van uw frees of boor in de houder en bepaalt zo mee de rondloop, de trillingen en de standtijd. U vindt hier precisie-spantangen van CMT in de systemen ER11, ER16, ER20, ER25, ER32 en ER40 en volgens DIN 6388 (EOC16 en EOC25), voor schachten van 1 tot 25 mm, met ook inchmaten zoals 1/4, 3/8, 1/2 en 3/4 inch.

Eerst het juiste systeem, dan de juiste maat

Een spantang past alleen in een houder van hetzelfde systeem: een ER32-spantang hoort in een ER32-houder, een EOC25-tang in een DIN 6388-houder. ER en DIN 6388 zijn niet uitwisselbaar. Kies daarna de maat exact volgens de schachtdiameter. Een ER-spantang kan wel iets onder haar nominale maat klemmen, maar voor frezen geeft de exacte maat de beste rondloop en de hoogste klemkracht. Een schacht van 6 mm hoort dus in een spantang van 6 mm, niet in een van 8 mm.

Schoon en voldoende diep inspannen

Blaas de spantang, de conus van de houder en de klemmoer schoon bij elke gereedschapswissel: harsaanslag en spanen geven meteen rondloopfout. Span de schacht in over minstens twee derde van de spantanglengte en altijd op het cilindrische deel. Bij ER-spantangen klikt u de tang eerst in de klemmoer en schroeft u pas dan de moer op de houder. Draai aan met de passende haaksleutel, bij voorkeur buiten de machine. Klemmoeren en haaksleutels vindt u bij onderdelen voor CNC-gereedschapshouders en CNC-toebehoren.

Wat is het klembereik van een ER-spantang?
Een ER-spantang klemt over een beperkt bereik onder haar nominale maat, doorgaans 1 mm en bij ER11 0,5 mm. Voor frezen en boren kiest u toch best de spantang die exact overeenkomt met de schachtdiameter: dat geeft de beste rondloop en klemkracht.
Passen ER-spantangen in een DIN 6388-houder?
Nee. ER en DIN 6388 (EOC) hebben een andere conus en een andere klemmoer en zijn dus niet uitwisselbaar. Een EOC25-spantang hoort in een EOC25-houder, een ER32-spantang in een ER32-houder. Controleer daarom altijd het systeem van uw houder.
Kan ik een frees met een schacht van 6 mm in een spantang van 8 mm klemmen?
Nee. De spantang klemt dan onvoldoende en de frees kan uit de houder schuiven. Gebruik de spantang die exact bij de schachtdiameter past. Voor inchschachten zijn er aparte maten, zoals 6,35 mm (1/4 inch) en 12,7 mm (1/2 inch).
Hoe diep moet ik de schacht inspannen?
Over minstens twee derde van de spantanglengte, en altijd op het cilindrische deel van de schacht. Te kort inspannen verhoogt de rondloopfout en de belasting op de schacht, en is een veelvoorkomende oorzaak van gebroken frezen.
Wanneer moet ik een spantang vervangen?
Bij uitgeslagen of beschadigde sleuven, roest of krassen op de conus, of wanneer trilsporen verdwijnen zodra u een nieuwe tang gebruikt. In productiewerk is een spantang een verbruiksartikel: vervang ze tijdig, en ook de klemmoer als die slijtage vertoont.
Samengesteld door het vakteam van Garnotec — al meer dan 30 jaar specialist in professioneel snijgereedschap. Twijfelt u welke uitvoering bij uw machine of materiaal past? Contacteer ons team · Bekijk het volledige assortiment
